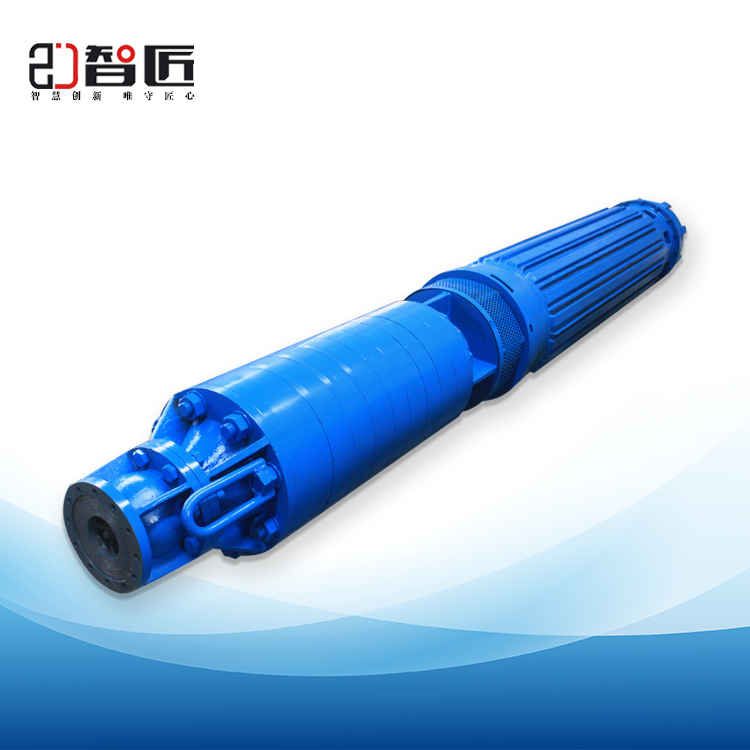

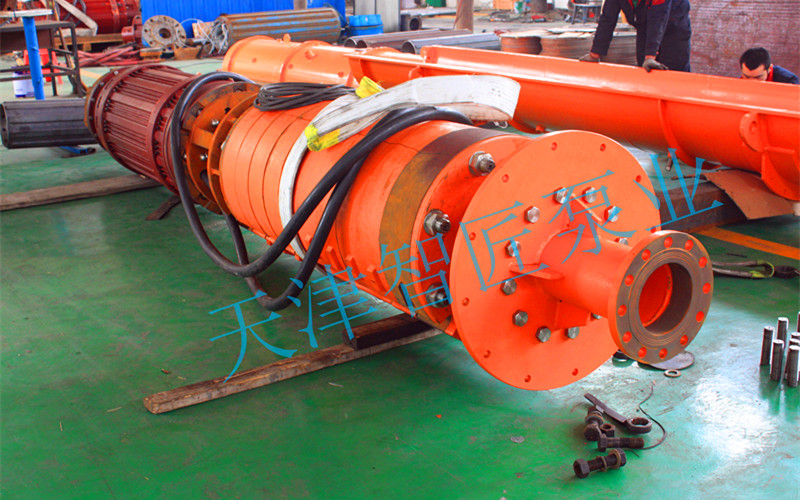

矿用潜水泵概述：
天津智匠泵业是集科研、设计、制造于一体的潜水电泵、污水泵、矿用潜水泵生产研发基地。主要为矿山、冶金、电力、煤炭、石油化工、污水处理等企事业单位提供各种配套电泵与智能控制系统。产品以技术为先导，以工艺制造为基础，以精品示人。
    公司在借鉴国外先进技术的同时结合研发，并将成果应用于国内矿山的生产排水、应急救援事故排水、矿井恢复性排水项目；在引进基础上针对国内矿井实际情况进行技术升级和有效改进，使得潜水电泵完全满足立式、卧式、倾斜使用；输送高浓度或高腐蚀性矿井水；具有轴防抱死特点；针对抢险排水潜水电泵满扬程启动及运行等突出特点。既保证了引进技术的高效节能又完全适应国内矿井实际工矿条件。 潜水泵在矿井生产排水、透水事故应急救援排水、矿井恢复性排水等领域得到广泛应用、为矿山生产排水及救援做出了很好的保障。目前公司生产潜水电泵流量100-5000立方，扬程5-1600米；电机功率做到2200kw。
引进技术使得具有先进的水利新能源的潜水泵及高效率可靠性的潜水电机相结合，组成最可靠的排水主设备；同时针对性的技术升级和改进更加适应国内矿山实际工况要求；是矿山生产排水、抢险复矿、地表疏干和防治水灾的关键设备。
“智匠”产品的技术优势及特点：
①、安全可靠性高：泵及配套潜水电机设计使用条件前提是潜入水中工作。如矿井发生透水事故、潜水泵的排水能力不受任何影响，为井下人员安全升井赢得宝贵时间，矿井正常开采和淹井时均能正常使用。特别适合于涌水量大、地质水文条件复杂、有水患威胁或有突水危险的矿山使用。设备综合投资小，性价比高。
②、高效节能、自动化程度高：地表单独供电，在地面即可实现多功能检测和控制。电泵设多项监控保护，易于实行智能监控，远程操控、联网管理。可结合矿井实际涌水量及电泵运行时间等进行远程操控及轮换运行，实现“无人值守泵站”，同时根据“避峰填谷”原则合理安排供电，最大程度的实现节能降耗。
③、水泵机组可以立式，斜式，卧式使用：应对各种复杂矿井条件，最大程度的提高排水能力，避免排水死角，同时结合接力排水泵或浮筒装置完成抢险排水、追水的全过程、适用于各种井工矿及露天矿。
④、安装运行简单方便：潜水电泵系统对井下安装环境条件要求低，巷道基建施工量较小，立、卧、斜式运行均可，可因地制宜放置在适宜排水的地方，适用范围广。同时由电动机淹没在水中运行，产生的热量被水带走，噪音小，无温升、解决了中央泵房多台卧式泵运转时的电机散热及通风问题，改善了泵房的操作环境。
潜水电泵安装方式：
     我公司自发现国内矿井的水质和安装方式有更多的变化需求后，改进潜水电泵的卧式、斜式安装并投入市场使用。
    水泵每级之间的轴瓦可以作为卧式、斜式使用的支撑点，相对而言泵的改进较小，主要解决了水泵轴瓦支撑强度问题，提高支撑点强度和耐磨性;而对电机则全面综合考虑：轴的刚性和强度、转子卧式运行的平衡性、上下轴承的强度和刚性、卧式使用后对间隙的影响和变化以及电机密封和冷却等等都进行了重新计算和实验，从最初的斜30°到水平安装，进行了各项指标的综合实验，最后完全达到设计要求，实现了一台泵可以卧式、斜式、水平安装使用。
    产品自实现立卧两用以来，降低了客户现在安装条件，为客户提供了更多选择，也扩大了潜水电泵的适用条件，不仅可以在水泵房内安装排水，也可以结合实际环境布置在便于排水的其他位置，在市场上得到了广泛应用。
①立式安装方式
潜水电泵机组立式安装方式适合立井设置井筒式水仓排水、地表疏干排水。潜水电泵悬吊在井筒水仓。优点是受力方式合理，运行稳定，水仓占地面积小，排水效率较高。缺点是立式水仓深度较大，同时不需预留足够大起吊空间，支撑大量承重有较高的要求。
②卧式、斜式安装方式
卧式电泵机组具有安装方便，提升容易，水仓施工量较小等优点，结合卧式载泵车及滚轮，可快速进行排水工作。
③可安装应用于井下主排水、轨道安装应急排水、无轨道斜井恢复生产性排水
主排水：潜水电泵作为主排水设备，占地面积小，巷道施工量小，结合载泵车加机组采取卡箍滚轮或打地基支架式安装。安装在井下联络巷道水仓泵位，省去专用泵房，泵房与水仓联通的配水巷设置配水阀。
轨道安装应急排水:电泵机组沿轨道下到井底，一次性完成排水作业，载泵机组可在巷道内快速移动，并设有挠性快速接管装置，随着水位及水量变化，潜水电泵迅速调整位置，缩短排水时间。同时对起重设备要求不大。
无轨道抢险及恢复生产排水：
对于废旧矿井无轨道等不具备大型潜水电泵直接下井安装的矿井，采用潜水电泵、吸水罩、耐压软管、接力泵组成的联合排水系统，接力泵与主排水泵组合，接力泵安装在主排水泵底部，涌过钢管给主排水泵喂水，进行排水作业。接力泵便于于维护移动、避免井底泥沙及杂物吸水电泵。采取便排水、便修复、便铺设轨道的排水方式，直至排水到井底。
 天津智匠泵业有限公司矿用潜水泵选型表：
矿用潜水泵选型表（双吸式结构及单吸自平衡结构）

流量100m3/h，单级扬程80m，单吸式自平衡潜水电泵
序号 NO.	型号 Type	流量 Flow rZJe m3/h	扬程 Head m	效率 η（%）		配用功率Powerkw				外径 Outer diameter	出水口径 Outer diameter	配用引缆截面积 Cable cross sectional area	机组高度 Height		机组重量 Weight
						功率(kW)	电流 （A）		电压(KV)
1	ZJZPQK100-240/3-120	80	300	66		120	234		0.38	550	100	3×50	3761		1617
		100	240	71.3
		125	192	68
2	ZJZPQK100-320/4-160	80	400	66		160	305		0.38	550	100	3×70	4066		1808
		100	320	71.3
		125	256	68
3	ZJZPQK100-400/5-180	80	500	66		180	338		0.38	550	100	3×70	4291		1967
		100	400	71.3
		125	320	68
4	ZJZPQK100-480/6-220	80	600	66		220	431		0.38	550	100	3×95	4406		2250
		100	480	71.3
		125	384	68
5	ZJZPQK100-560/7-260	80	700	66		260	259		0.66	550	100	3×70	3961		2360
		100	560	71.3
		125	448	68
6	ZJZPQK100-640/8-300	80	800	66		300	295		0.66	550	100	3×70	4181		2530
		100	640	71.3
		125	512	68
流量100m3/h，单级扬程80m，单吸式自平衡潜水电泵
序号 NO.	型号 Type	流量 Flow rZJe m3/h	扬程 Head M	效率 η（%）		配用功率Powerkw				外径 Outer diameter	出水口径 Outer diameter	配用电缆截面积 Cable cross sectional area	机组高度 Height		机组重量 Weight
						功率 （kW）	电流 （A）		电压（KV）
7	ZJZPQK100-720/9-350	80	900	66		350	496		0.66	550	100	3×120	4441		2730
		100	720	71.3
		125	576	68
8	ZJZPQK100-800/10-410	80	1000	66		410	401		0.66	550	100	3×95	4706		2930
		100	800	71.3
		125	640	68
流量150m3/h，单级扬程80m，单吸式自平衡潜水电泵
1	ZJZPQK150-240/3-180	125	288	67	180		338	0.38		550	125	3×70	4071		1747
		150	240	71.3
		180	200	69
2	ZJZPQK150-320/4-220	125	384	67	220		431	0.38		550	125	3×95	4186		1857
		150	320	71.3
		180	266	69
3	ZJZPQK150-400/5-300	125	480	67	300		294	0.66		550	125	3×70	3836		2200
		150	400	71.3
		180	332	69
4	ZJZPQK150-480/6-350	125	576	67	350		344	0.66		550	125	3×70	4096		2400
		150	480	71.3
		180	398	69
5	ZJZPQK150-560/7-410	125	672	67	410		403	0.66		550	125	3×95	4361		2600
		150	560	71.3
		180	464	69
6	ZJZPQK150-640/8-470	125	768	67	470		50.8	6		550	125	3×16	4741		3420
		150	640	71.3 69
		180	530
7	ZJZPQK150-720/9-520	125	864	67	520		61.5	6		550	125	3×25	4906		3590
		150	720	71.3
		180	596	69
8	ZJZPQK150-800/10-600	125	960	67	600		70.5	6		550	125	3×25	5091		3790
		150	800	71.3
		180	662	69
流量200m3/h，单级扬程100m，单吸式自平衡潜水电泵
序号 NO.	型号 Type	流量 Flow rZJe m3/h	扬程 Head m	效率 η（%）		配用功率Powerkw				外径 Outer diameter	出水口径 Outer diameter	配用电缆截面积 Cable cross sectional area	机组高度 Height	机组重量 Weight
						功率 （kW）	电流 （A）	电压（KV）
1	ZJZPQK200-200/2-200	180	222	67		200	392	0.38		620	150	3×50	4263	1959
		200	200	71.3
		220	175	68
2	ZJZPQK200-300/3-300	180	334	67		300	302	0.66		620	150	3×70	4038		2668
		200	300	71.3
		220	273	68
3	ZJZPQK200-400/4-410	180	446	67		410	407	0.66		620	150	3×95	4453		3275
		200	400	71.3
		220	364	68
4	ZJZPQK200-500/5-470	180	558	67		470	55.5	6		620	150	3×16	4838		4412
		200	500	71.3
		220	455	68
5	ZJZPQK200-600/6-600	180	670	67		600	61.5	6		620	150	3×25	5078		4989
		200	600	71.3
		220	546	68
6	ZJZPQK200-700/7-600	180	782	67		600	70.5	6		620	150	3×25	5198		5416
		200	700	71.3
		220	637	68
7	ZJZPQK200-800/8-720	180	894	67		720	90	6		620	150	3×25	5428		7373
		200	800	71.3
		220	728	68
8	ZJZPQK200-900/9-850	180	1006	67		850	106	6		620	150	3×25	5738		8160
		200	900	71.3
		220	819	68
9	ZJZPQK200-1000/10-1000	180	1118	67		1000	125	6		620	150	3×35	5760		8667
		200	1000	71.3
		220	910	68
流量300m3/h，单级扬程100m，双吸式潜水电泵
序号 NO.	型号 Type	流量 Flow rZJe m3/h	扬程 Head m	效率 η（%）	配用功率Powerkw					外径 Outer diameter	出水口径 Outer diameter	配用电缆截面积 Cable cross sectional area	机组高度 Height			机组重量 Weight
					功率 （kW）		电流 （A）	电压（KV）
1	ZJSXQK300-100/2-140	280	106	68	140		272	0.38		620	150	3×70	4276			1923
		300	100	73.4
		320	94	70
2	ZJSXQK300-200/4-300	280	212	68	300		302	0.66		620	150	3×70	4256			3095
		300	200	73.4
		320	188	70
3	ZJSXQK300-300/6-410	280	318	68	410		407	0.66		620	150	3×95	4791			4129
		300	300	73.4
		320	282	70
4	ZJSXQK300-400/8-600	280	424	68	600		70.5	6		620	150	3×25	5416			5843
		300	400	73.4
		320	376	70
5	ZJSXQK300-500/10-720	280	530	68	720		90	6		620	150	3×25	5766			8227
		300	500	73.4
		320	470	70
6	ZJSXQK300-600/12-850	280	636	68	850		106	6		620	150	3×25	6196			9441
		300	600	73.4
		320	564	70
7	ZJSXQK300-700/14-1000	280	742	68	1000		125	6		620	150	3×35	6338			10375
		300	700	73.4
		320	658	70
8	ZJSXQK300-800/16-1150	280	848	68	1150		141	6		620	150	3×35	6676			11489
		300	800	73.4
		320	752	70
9	ZJSXQK300-900/18-1300	280	954	68	1300		159	6		620	150	3×50	7068			12673
		300	900	73.4
		320	846	70
10	ZJSXQK300-1000/20-1500	280	1060	68	1500		183	6		620	150	3×50	7468			13897
		300	1000	73.4
		320	940	70
流量400m3/h，单级扬程100m，双吸式潜水电泵
序号 NO.	型号 Type	流量 Flow rZJe m3/h	扬程 Head m	效率 η（%）	配用功率Powerkw					外径 Outer diameter	出水口径 Outer diameter	配用电缆截面积 Cable cross sectional area	机组高度 Height			机组重量 Weight
					功率 （kW）		电流 （A）	电压（KV）
1	ZJSXQK400-100/2-180	350	114	68	180		338	0.38		620	200	3×95	4471			2008
		400	100	76.4
		450	89	66
2	ZJSXQK400-200/4-350	350	228	68	350		375	0.66		620	200	3×95	4401			3185
		400	200	76.4
		450	178	66
3	ZJSXQK400-300/6-520	350	342	68	520		61.5	6		620	200	3×16	5106			4899
		400	300	76.4
		450	267	66
4	ZJSXQK400-400/8-720	350	456	68	720		96.5	6		620	200	3×25	5526			7373
		400	400	76.4
		450	356	66
5	ZJSXQK400-500/10-850	350	570	68	850		106		6	620	200	3×35	5956			8587
		400	500	76.4
		450	445	66
6	ZJSXQK400-600/12-1150	350	684	68	1150		141		6	620	200	3×35	6208			9781
		400	600	76.4
		450	534	66
7	ZJSXQK400-700/14-1300	350	798	68	1300		159		6	620	200	3×50	6588			10965
		400	700	76.4
		450	623	66
8	ZJSXQK400-800/16-1500	350	912	68	1500		183		6	620	200	3×50	6988			12189
		400	800	76.4
		450	712	66
9	ZJSXQK400-900/18-1700	350	1026	68	1700		207		6	620	200	3×70	7143				13153
		400	900	76.4
		450	801	66
10	ZJSXQK400-1000/20-1900	350	1140	68	1900		228		6	620	200	3×70	7558				14427
		400	1000	76.4
		450	890	66
流量560m3/h，单级扬程85m，单吸式自平衡潜水电泵
序号 NO.	型号 Type	流量 Flow rZJe m3/h	扬程 Head m	效率 η（%）		配用功率Powerkw				外径 Outer diameter	出水口径 Outer diameter	配用电缆截面积 Cable cross sectional area	机组高度 Height					机组重量 Weight
						功率 （kW）	电流 （A）		电压（KV）
1	ZJZPQK560-255/3-620	480	268	67		620	80		6	980	250	3×25	5514					7325
		560	255	76
		630	227	64
2	ZJZPQK560-340/4-850	480	397	67		850	106		6	980	250	3×25	5851					9495
		560	340	76
		630	303	64
3	ZJZPQK560-425/5-1150	480	496	67		1150	141		6	980	250	3×35	6156					10746
		560	425	76
		630	379	64
4	ZJZPQK560-510/6-1300	480	595	67	1300		159		6	980	250	3×50	6611					12310
		560	510	76
		630	455	64
5	ZJZPQK560-595/7-1500	480	694	67	1500		183		6	980	250	3×50	7976					13548
		560	595	76
		630	531	64
6	ZJZPQK560-680/8-1700	480	793	67	1700		207		6	980	250	3×50	8096					14569
		560	680	76
		630	607	64
7	ZJZPQK560-765/9-1900	480	892	67	1900		228		6	980	250	3×70	8476					15815
		560	765	76
		630	683	64
8	ZJZPQK560-850/10-2200	480	991	67	2200		264		6	980	250	3×70	8896					17242
		560	850	76
		630	759	64
9	ZJZPQK560-935/11-2400	480	1090	67	2400		287		6	980	250	3×70	9101					18295
		560	935	76
		630	835	64
10	ZJZPQK560-1020/12-2400	480	1189	67	2400		287		6	980	250	3×70	9309					19554
		560	1020	76
		630	911	64
流量1120m3/h，单扬程85m，双吸式潜水电泵
序号 NO.	型号 Type	流量 Flow rZJe m3/h	扬程 Head m	效率 η（%）	配用功率Powerkw					外径 Outer diameter	出水口径 Outer diameter	配用电缆截面积 Cable cross sectional area	机组高度 Height						机组重量 Weight
					功率 （kW）		电流 （A）	电压（KV）
1	ZJSXQK1120-85/2-420	840	113	67	420		50	6		980	350	3×16	5307						6015
		1120	85	76
		1400	78	64
2	ZJSXQK1120-170/4-850	840	226	67		850	106	6		980	350	3×25	6187						9700
		1120	170	76
		1400	156	64
3	ZJSXQK1120-255/6-1300	840	339	67		1300	159	6		980	350	3×50	6749						12334
		1120	255	76
		1400	234	64
4	ZJSXQK1120-340/8-1700	840	452	67		1700	207	6		980	350	3×50	8234						14605
		1120	340	76
		1400	312	64
5	ZJSXQK1120-425/10-2200	840	565	67		2200	264	6		980	350	3×70	9034						17275
		1120	425	76
		1400	390	64
6	ZJSXQK1120-510/12-2400	840	678	67		2400	287	6		980	350	3×70	9027						21054
		1120	510	76
		1400	468	64


备注：可承接三相380V、660V、1140V、3000V、6000V、10000V各规格订货。 可提供双引出电缆，需在合同中注明。所有不在该选型表中出现的型号均为定做型号，会提供专用技术协议予以确认。
