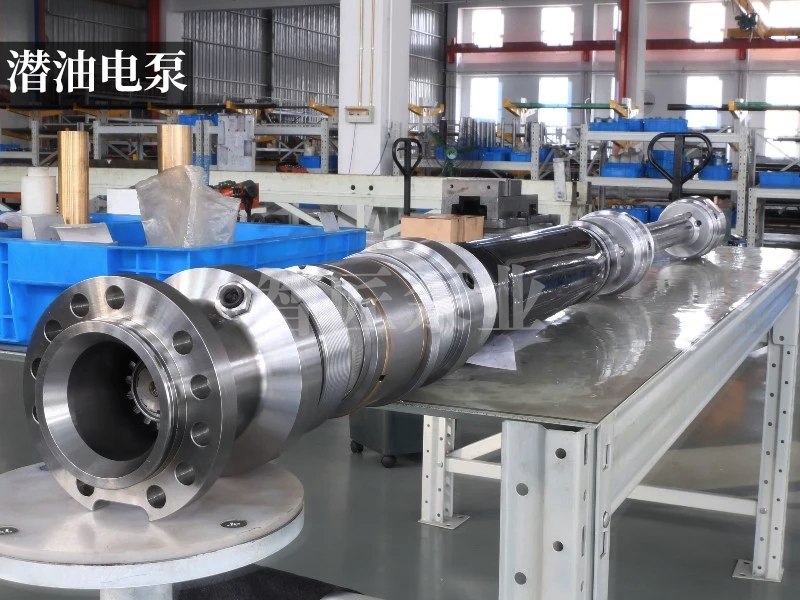

潜油电泵机组为细长圆柱体结构，长度可达几十米，标准潜油电泵安装方法：井下部份：电机、保护器、油气分离器、离心泵。泵轴均用花键套连接，外壳用法兰螺栓连接，电泵机组上电机外壳与支座连接螺纹的接缝处均焊有防倒块，以防止机组短时反转使螺纹倒扣松开。

除上述主要部件外，还有各种附件，这些附件有些是必要的，有些则可以选用安装。所需的最常用的附件有下井安装附件、包装箱、电缆滚筒、电缆滚筒支架、电缆滑轮、下井工具等。将电机、保护器、油气分离器、潜油泵和电缆下入井内，泵与油管连接。地面电源通过变压器、控制箱经电缆给电机供电使电机运转，驱动多级离心泵作功将井液举升至地面。

标准潜油电泵各部件分述如下：

 1、 潜油电机

     1.1 、潜油电机的特点

      电机由于受井筒的限制，设计为细长结构，一般每节为3—10米。

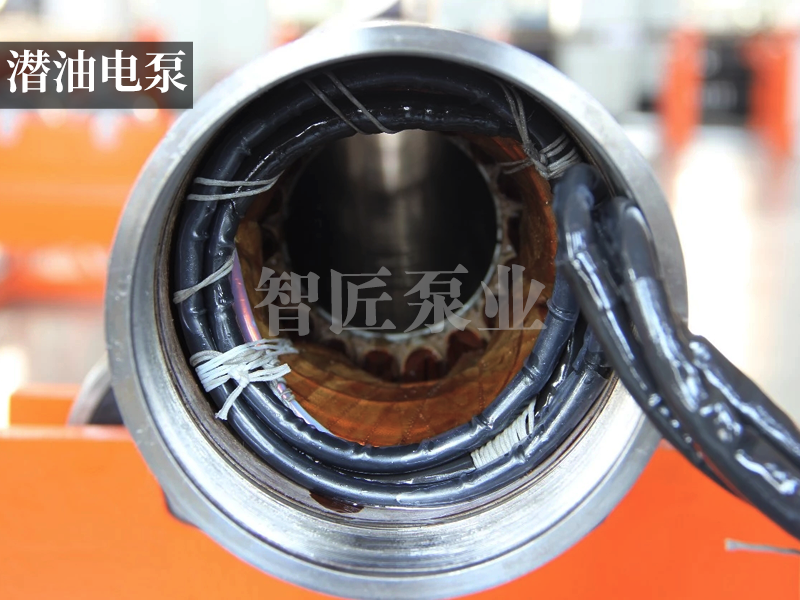

电机内充满电机润滑油，具有良好的绝缘、润滑性能及良好的导热性，为此设有专门的油循环系统，使电机轴承得到润滑，并将电机中产生的热能传到电机外壳。电机为立式悬挂，它的上部止推轴承承受电机转子的轴向负载和转子的自重。电机定子绕组采用耐油、耐水、耐高温的新塑薄膜绕包线，在油、气、水温度和  压力的综合作用下，具有良好的绝缘性能，整体灌注耐高温，耐油、气、水的绝缘胶， 形成质量可靠的整体。

电机的耐温等级为：90℃、120℃、150℃。

    1.2、潜油电机的作用

将电能转化为机械能，驱动离心泵做功，将液体举升到地面。

    1.3电机使用前的检查

用户使用前应进行常规地面检查.有条件的用户可进行试运行检查。

1.3.1 地面检查

 a、外形安装尺寸及参数符合同规定；

 b、用手转动盘轴应滑快无卡阻；

 c、三相直流电阻测量；

 d、绝缘电阻测量。

      1.3.2 运行检查

电机空载运行，工作平稳。

电机负载试验，参见有关标准。

2、保护器

     保护器的种类：目前提供使用的保护器共五种：即连通式、沉降式、胶囊式、复合式和平衡补偿式。复合式保护器性能稳定，能承受频繁开、关机对保护器的影响，保证在恶劣环境下正常工作，是目前国内最常用的保护器。

    2.1 保护器的作用

    保护器在分离器与电机之间。其功能是：

 a、连接分离器和电机.传递电机转矩；

 b、安装止推轴承承担泵的轴向剩余推力；

 c、将井液和电机内部隔离,防止井液污染，；

 e、平衡油井与电泵机组内外腔压力，并为电机补充清洁电机油。

3、离心泵

     3.1 泵的名称型号

      名称：多级串接式潜油泵（以下简称泵）

      型号（型号中的汉语拼音字母及数字表示的泵的特征代号、参数等）

     3.2泵的作用及工作原理

    泵轴传递的扭矩带动叶轮高速旋转，把动能转化为压力能，将液体举升到地面。

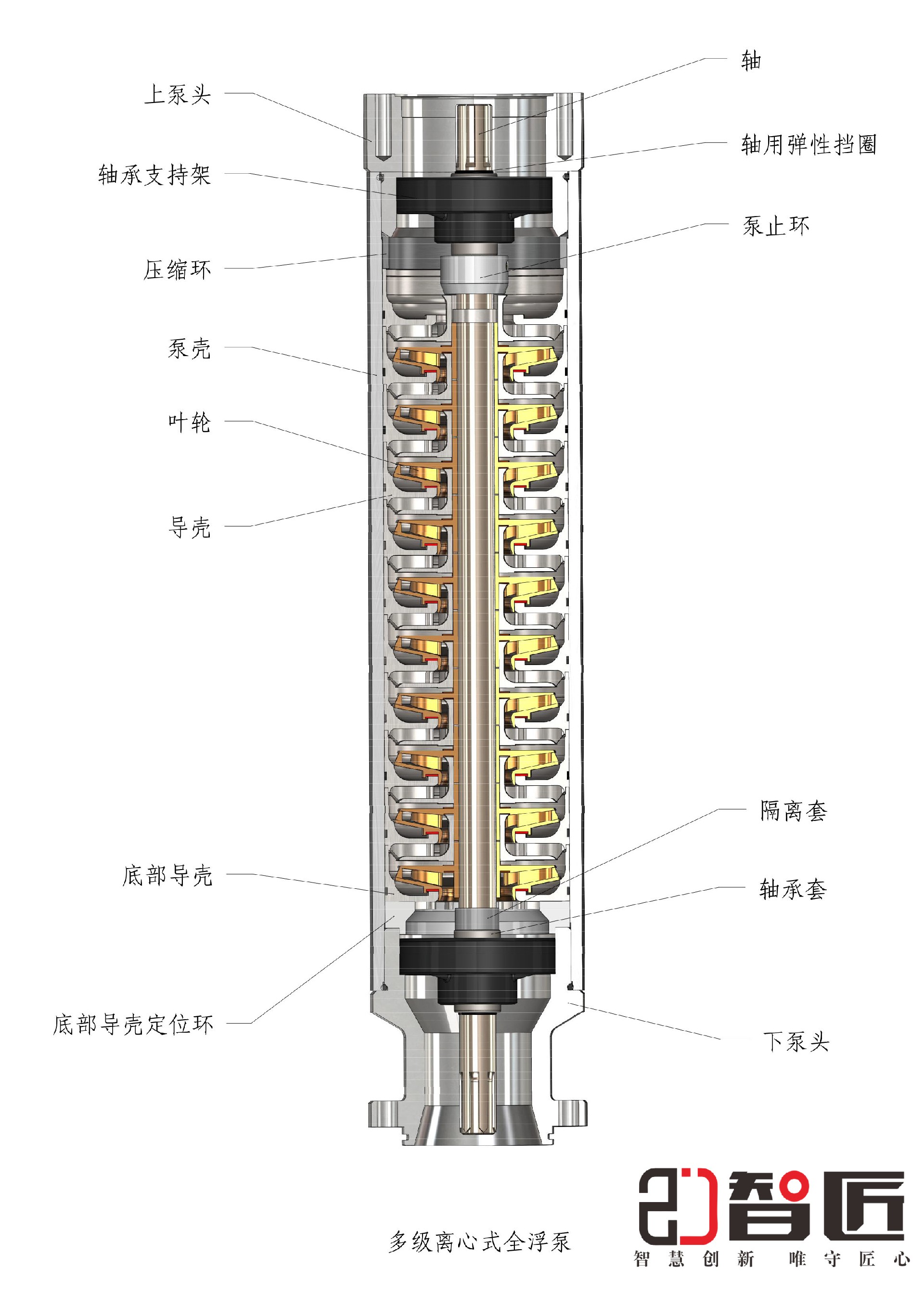

    泵为多级串接式潜油泵，每级由一个旋转的叶轮和一个固定的导壳组成。泵潜没在井液中，液体受到高速旋转的叶轮上的叶片作用，将速度能转化为压力能，经过导壳井液又进人下一级叶轮，压力便逐级叠加……，最后经泵出口通过油管输送到地面，经井口装置和地面集输系统汇合。

     3.3 泵的结构特点

由于受到井筒套管尺寸的限制，泵的外径小，级数多，呈细长圆柱型结构，最长可达30米，采用分节制造。泵节之间用法兰连接，轴与轴用花键套连接。泵的流量决定泵型，扬程决定级数，流量与扬程之乘积决定所需功率。潜油离心泵具有高泵效，扬程高，排量范围大（30—1000m³/d），油井适应范围宽等特点。

     3.4 泵的检查

     3.4.1泵的地面检查

a、  检查泵的规格型号与设计相符；

b、  盘轴检查轻快灵活；

c、   检查轴串量符合标准要求。

     3.4.2泵的运行检查

有条件的用户可在实验井内进行水力试验，测定泵的扬程、排量及泵效。

4、油气分离器（离心泵吸入口）

     4.1 油气分离器的种类

    旋转式、（沉降式、基本不采用）

     4.2油气分离器的作用

a、作为泵的吸入口；

b、为离心泵传递由保护器传来的扭矩；

c、将油井井液中的气体，分离出来排放到套管环形空间，防止离心泵气锁。

     4.3油气分离器的特点

      由于受到井筒套管尺寸的限制，呈细长圆柱型结构。当井液中含气较高时，可采用双级串接结构。也可采用我公司的专利产品：潜油电泵气锚装置（专利号96244866.4）。

5、 潜油电泵电力电缆（俗称大、小扁电缆）

      5.1 电缆的用途

潜油泵用电缆是潜入油井中将地面电能馈送给井下潜油电机的特殊密封电缆。

      5.2 组成

      5.2.1 从地面到泵上部（出口）为动力电缆（俗称大扁电缆或园电缆）

      5.2.2 从泵上部（出口）到电机用一个带电缆插头的引接电缆（俗称小扁电缆）

      5.2.3 电缆的耐温等级

--50 ---＋70℃、90℃、 120℃、 135℃、 150℃、180℃、 205℃七种规格。

     5.3.4 电缆的检查

      用户在使用前应对电缆进行检查：

       a、外观有无磕碰损伤；

       b、绝缘电阻测量；

       c、三相直流电阻测量。

6． 潜油电泵机组控制柜

控制柜供交流50赫兹，电压500伏到3000伏，电流0-200安潜油电机单机不可逆直接起动和控制用。它具有短路、单相、三相过载和欠载停车及欠载延时自起动环节，同时还具有高、低压电压测量，电流记录和各保护环节的信号灯指示。

7、 潜油电泵机组专用变压器

       变压器是将用户电源电压转换成电泵机组所需电压的专用设备。根据用户的电源性质，电泵参数，采用各种不同规格的变压器。

8、 电泵的其它设备

电泵安装使用时，需要各种专门的附属设备和工具。现将几个主要附属设备和工具扼要介绍如下。

     8.1 电缆滚筒、支架

    电缆滚筒用钢材制成，用来运输电缆。制造厂根据电缆允许的弯曲直径及订货长度来选用适当的滚筒直径及档距。出厂时将电缆整齐地缠绕在滚筒上。

    电缆支架必须放在井口附近平坦的地面上，支架必须保证滚筒的芯轴能在上面轻快旋转，便于电泵起、下时缠放电缆。

     8.2 电缆导向滑轮

    它主要在电缆起下操作时使用，便于电缆放入井内或从井中起出。使用时固定在高10米-12米井架上，保证使用电缆通过它后对正井口，且不妨碍系统上下运动。

     8.3 电缆护罩和电缆卡子

   扁电缆保护罩，用电缆卡子将它绑扎于机组上，以保护电机及扁电缆。同时电缆卡子可将电缆和油管固定，使电缆不受电缆自重的拉伸，保护电缆。

     8.4单流阀和泄流阀

     单流阀装于泵和油管之间，以避免停泵后液体倒流使泵反转造成电泵的螺纹松动。

     安装泄流阀。起出油管时，投人一重物砸断泄流阀芯，将孔打开，使油管套管连通，液体流出便于起出拆卸油管。

8.5 包装箱

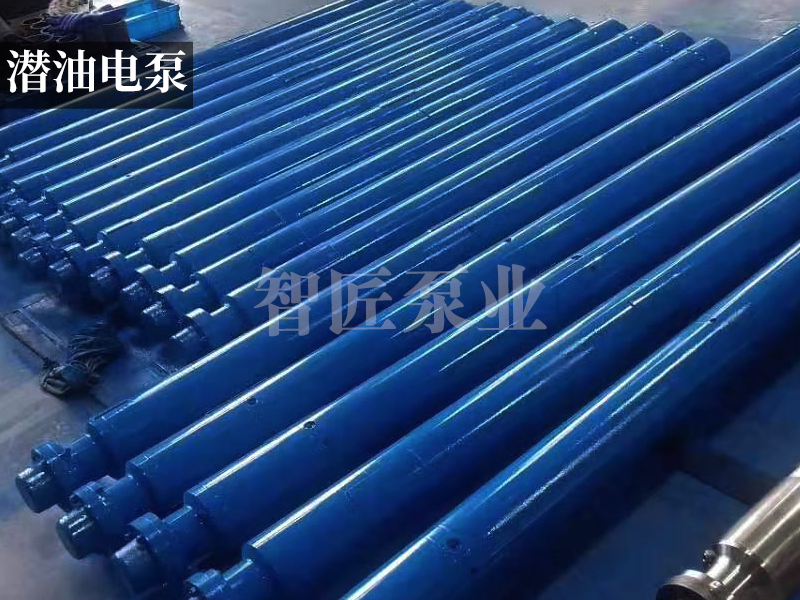

     所有泵、油气分离器和电机、保护器都用特制铁箱包装或者使用铁架加木箱包裹方案，防止运输中产生有害变形。

9、 地面电缆

    根据地面井场的安排选择适当长度电缆，线芯截面不小于20平方毫米，采用合适的井口装置密封电缆，也可直接用井下电缆接到接线盒。

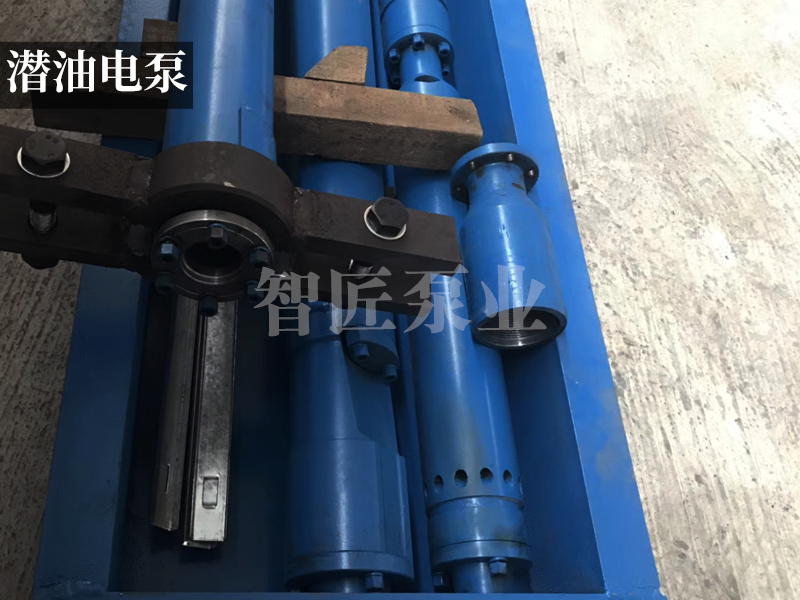

10、下井专用工具一吊卡、注油泵、电缆卡子安装工具。
